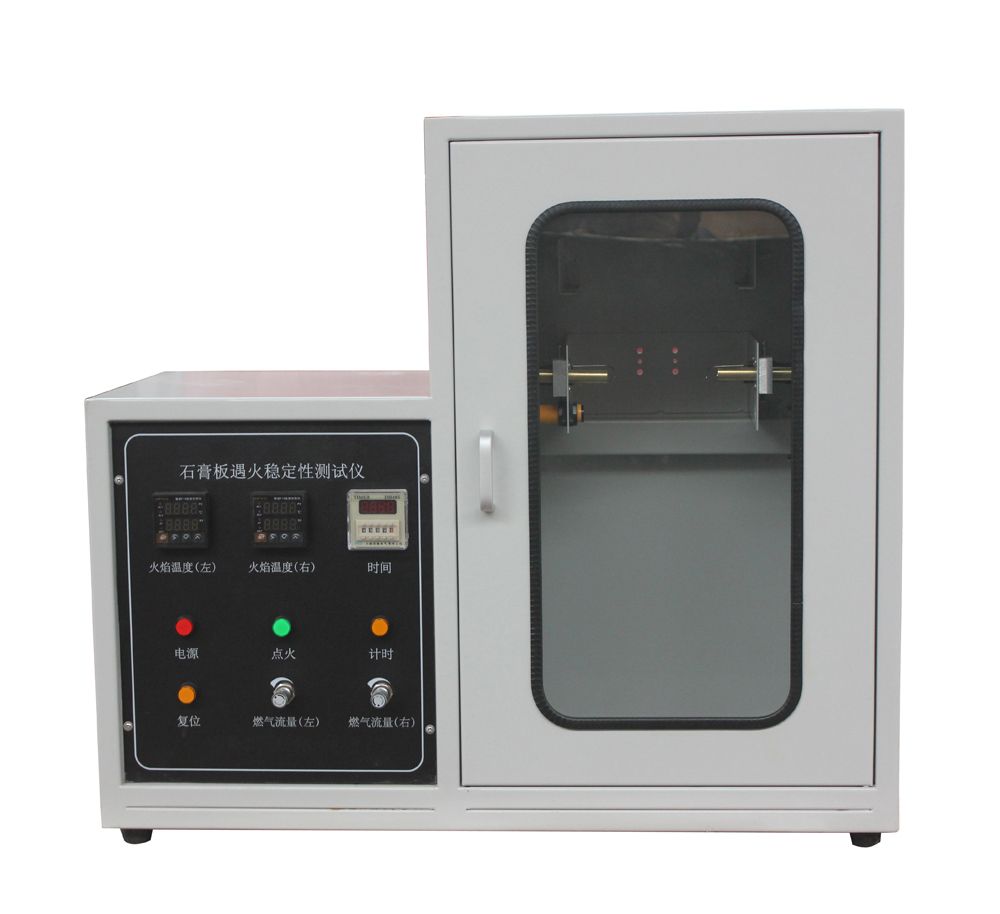

Fire Resistance Tester for Gypsum Board Flammability stability tester for Paper Gypsum Board

Application

It is used for mensurating plasterboard stability in case of fire, can also be applied to other building materials,

decoration, decoration materials, fire prevention performance measurement.

Test Introduction

It is introduced drilling and processed under prescribed conditions. Suspend the sample between the

two fire nozzles with a support rod, making the fire nozzles perpendicular to the surface of the sample.

Liquefied petroleum gas is used as the heat source to supply gas to the two burners of the fire stability tester.

The distance between the burner nozzle and the plate surface is 30mm. Suspend the load at the lower end of

the specimen as per the standard and ignite the burner. Measure the temperature at a distance of 5mm from

the plate surface using a thermocouple. At the initial stage of the test, the carbonized protective paper that

has fallen onto the thermocouple should be removed without shaking the sample. By adjustment, the temperature

was controlled at (800±30) ℃ within 3 minutes and maintained at this temperature throughout the test.

Start timing from the moment the specimen is exposed to fire until it breaks and fails. Record the time

it takes for each specimen to be burned off, and take the minimum value among the five specimens as

the fire stability of this group of specimens, accurate to 1 minute.

Test Parameter

1.Supply voltage: 220W + 10%, 50HZ
2.Power: 180W
3.Ignition:Automatic ignition
4.Thermocouple:Double thermocouple temperature measurement
5.Timer:temperature and time digital display
6.Burner:Double burner, for Φ 9.5 mm + / - 0.5 mm, inner diameter is about 100 mm long, t

here is air conditioning nut 10 mm, spray fire head (40 + 1) mm in diameter, Spray fire flame hole diameter (2.5 + 0.1) mm
7.Fire Height:20 mm - 100mm
8.Burning duration:adjustable applying time and duration of a burning flame in 0 ~ 99 minutes,

99 seconds range adjustment test process automatic control.
9.The style break fall automatically record the combustion time.
10.Source: test flames of air using liquefied gas or oil gas (suggest try choosing temperament better gas)
11.Flow adjusting range is 100 ~ 1000 ml/Min
12.Timing precision (resolution) : 0.1 s
13.Test temperature: 800-30 ℃, the highest temperature 900 ℃, precision grade 1 time temperature stability: < 3 min (800 +) 30 ℃
14.Specimen: 300 mm (length) x 50 mm (width), on both sides of the distance of 25 mm hole
15.Hanging load respectively: 7, 10, 12, 15, 17, 20 n (0.75 ~ 2.5 ㎏ conversion unit suspended load)
16.Dimension 700 (width) x 300 (deep) x 600 (high) : (mm) 800 mm outer
17.Packing size (width) x 420 (deep) x 700 (high)

Test Standard

GB/T9775-2008(ISO6308:1980)
